Examen previo

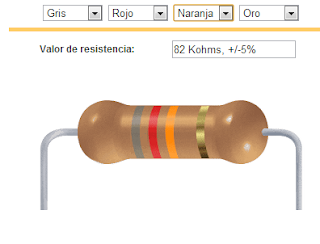

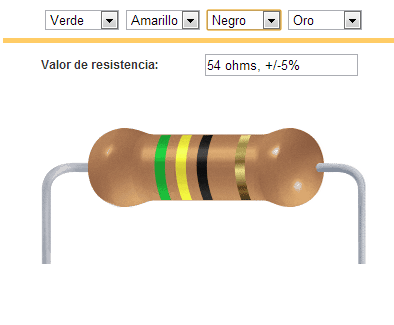

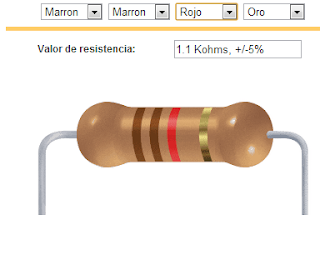

3.Indica el valor resistivo de las siguientes resistencia:

4.Indica los colores que corresponden con los siguientes valores resistivos.

34.000 Ω=naranja, amarillo, naranja

270 Ω=rojo, violeta, marrón

3.800.000 Ω=naranja, gris, verde

85.000 Ω=gris, verde, naranja

5.400.000 Ω=verde, amarillo, verde

5.Circuito serie formada por 2 resistencias,R1=2K Ω,R2=300 Ω,V=9V.

I=V/R=9/2300=3,91A

V1=Vt·R1=3,91·2000=7,82V

V2=Vt·R2=3,91·300=1,17V

6.Circuito paralelo formado por 2 resistencias,R1=400Ω,R2=180Ω,V=9V

R1·R2/R1+R2=900·180/900·180/900+180=360 Ω

Activitats

1.Dues lampades iguals de 2V es connecten en sèrie de 12V.Si pel circuit circuila una resistencia de 0,4 A,calcula el valor de la resistencia.

R=V/I=R=12V/0.4A=30 Ω

34.Quina resistència té el potenciòmetre de la figura si la intensitat que circula pel circuit és de 0.5V.

R=V/I=R=4,5V/0,5A=9Ω

Components d'un circuit electrònic

Codi de colors		1r color: 1ª xifra	2n color: 2ª xifra	3r color: Factor multiplicador	4t color: tolerància
Negre		0	0	X  1
Marró		1	1	X  10	±  1%
Vermell		2	2	X  100	±  2%
Taronja		3	3	X  1.000
Groc		4	4	X  10.000
Verd		5	5	X  100.000
Blau		6	6	X  1.000.000
Violeta		7	7	X  10.000.000
Gris		8	8	X  100.000.000
Blanc		9	9
Daurat					±  5%
Platejat					±  10%

Les resistències duen, impresos, uns codis de colors per identificar-ne el valor en ohms.

Codi de colors a les resistencies

Per identificar el valor en ohms d'una resistencia fem servir un codi de quatre franges de colors.Les tres primeres indiquen el valor en ohms de resistencia,i la quarta proporciona el valor de la tolerancia;és a dir,la desviació màxima(expressada en percentatge)sobre el valor donden les tres primeres franges.

Resistencias variables y potenciómetros

Resistencias variables y potenciómetros
Las resistencias variables y los potenciómetros están en el bloque componentes de entrada.Se usan para ajustar de forma manual la resistencia de una rama de un circuito.

RESISTENCIAS VARIABLES.ACTIVIDAD 1
¿Qué sucede si la resistencia aumenta?-disminuye la intensidad y la luz se apaga.
¿Cuál es en este caso el valor de la intensidad de corriente en el circuito? I=V/R   9/500=0'018 A 0'018A·1000=18mA.
¿Qué sucede si la resistencia disminuye?circula más intensidad y la lampara se ilumina.
¿Cual es en este caso el valor de la intensidad de corriente en el circuito?I=9/6=1'5A.

¿Qué conclusión sacas sobre el funcionamento de una resistencia variable o potenciómetro?Que permite variar el voltaje y regular la intensidad.

Ley de ohm

Circuito serie.
Calcula la resistencia equivalente,corriente y tensiones en el siguiente circuito serie.
Realiza la simulación del circuito.

I=9/1110=0'0081 A

0'0081·1000=8'1mA

V1=8'1mA·1000ohm=8100mV=8'1V

V2=8'1mA·100=810mV=0'81V

V3=8'1mA·10=81mV=0'081V

Circuito paralelo

Calcula la resistencia equivalente,tensión y corrientes en el siguiente circuito paralelo.

Realiza la simulación del circuito.

R=R1·R2/R1+R2=250 Ω

Rt=R1-2·R3/R1-2+R3=80 Ω

It=Vt/Rt=9V/80V=0,11 A

IR1=9V/1K Ω=9mA

IR2=9V/330  Ω=27 mA

IR3=9V/120  Ω=75 mA

Resistencias

Resistencias
Están en el bloque componentes pasivos. Se puede cambiar su valor haciendo clic sobre ellas. Hay que tener en cuenta el valor numérico y el prefijo multiplicador de la unidad.

Ejemplo:simula el circuito de la figura y observa el efecto de la resistencia en cada una de la las lámparas dependiendo de su valor.
Efectivamente, su función es limitar la intensidad de la corriente a través de los elementos que se encuentran conectados en serie con ellas.
